ADL DMX Splitter RDM RJ

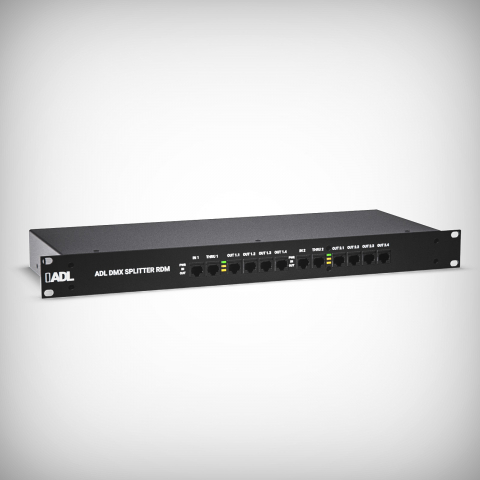

Повторитель ADL DMX Splitter с поддержкой RDM, выходы 8xRJ-45(6+2)

Прибор для усиления сигнала DMX и распределения потока DMX на несколько устройств, с поддержкой стандарта ANSI E1.20 RDM/ADL DMX Splitter 2x3 (1x6) RDM + 2х1 без RDM. Вход DMX-2 шт., Выход DMX без гальванической развязки (THRU)-2 шт., Выходы с гальванической развякой 2x3 (1x6) RDM-6 шт. и 2х1 без RDM - 2 шт.

Повторитель ADL DMX Splitter предназначен для выполнения следующих функций: усиление сигнала DMX, распределение потока DMX на несколько устройств. В качестве входного сигнала ADL DMX Splitter использует DMX(+ RDM).

Устройство выполнено в корпусе высотой 1U и подходит для установки в телекоммуникационный шкаф/стойку.

В случае стационарной прокладки стандарт DMX допускает использование в качестве магистральных линий существующие линии СКС - экранированную витую пару категории 5 и выше. Эта модель повторителя обеспечивает облегченную коммутацию с патч панелями и другими устройствами в стойке за счёт использования стандартных патч-кордов RJ-45.

Прибор позволяет одновременно работать с двумя разными потоками DMX.  При этом на каждую секцию выходов будет передан сигнал с соответствующего входа. Для подключения следующих приборов в линии DMX на сплиттере предусмотрены 2 транзитных выхода DMX. При необходимости раздать один поток DMX сразу на 5 и более выходов необходимо объединить потоки при помощи внешней перемычки между первым транзитным выходом и вторым входом.

В случае подключения приборов, которые поддерживают стандарт DMX, но не поддерживают RDM наличие последнего приводит к хаотичным вспышкам приборов и другому неадекватному их поведению. Чтобы исключить эти проблемы данные приборы необходимо подключать к последним выходам DMX каждой секции сплиттера, в которых присутствует только сигнал DMX.





НАЖМИТЕ И ТЯНИТЕ, ЧТОБЫ ВРАЩАТЬ МОДЕЛЬ

  • Род тока:
    AC
  • Напряжение питания, В:
    100-240
  • Частота напряжения питания, Гц:
    50/60
  • Потребляемая мощность, Вт:
    5
  • Управление, поддерживаемые протоколы:
    ANSI E1.20 - 2010 (RDM over USITT DMX512/1990), USITT DMX512/1990
  • Количество каналов:
    8(6+2)
  • Разъемы:
    2х 8P8C(RJ-45) (DMX in), 2x 8P8C(RJ-45) (DMX thru), 6x 8P8C(RJ-45) (DMX out), 2x 8P8C(RJ-45) (DMX out без RDM), 1x IEC C14 (Power in)
  • Тип корпуса, способ установки:
    1U, в стойку 19''
  • Рабочее положение:
    произвольное
  • Степень защиты оболочки:
    IP20
  • Охлаждение:
    пассивное
  • Температура окр. среды, град:
    +10..+25
  • Материал:
    сталь
  • Цвет:
    RAL 9005
  • Вес, кг:
    2
  • Габаритные размеры (Ш*В*Г), мм:
    483 х 44,5 x 150
  • Специальные функции:
    гальваническая развязка, усиление сигнала, поддержка RDM, 2 выхода с фильтрацией RDM
  • Комплектность:
    ADL DMX Splitter RDM RJ, кабель питания IEC C13 - Schuko, упаковка, паспорт

Представленные на сайте изображения устройств производства ADL носят предварительный ознакомительный характер и могут отличаться от фактических производственных решений, реализуемых производителем.
