Вес: 2,9 кг

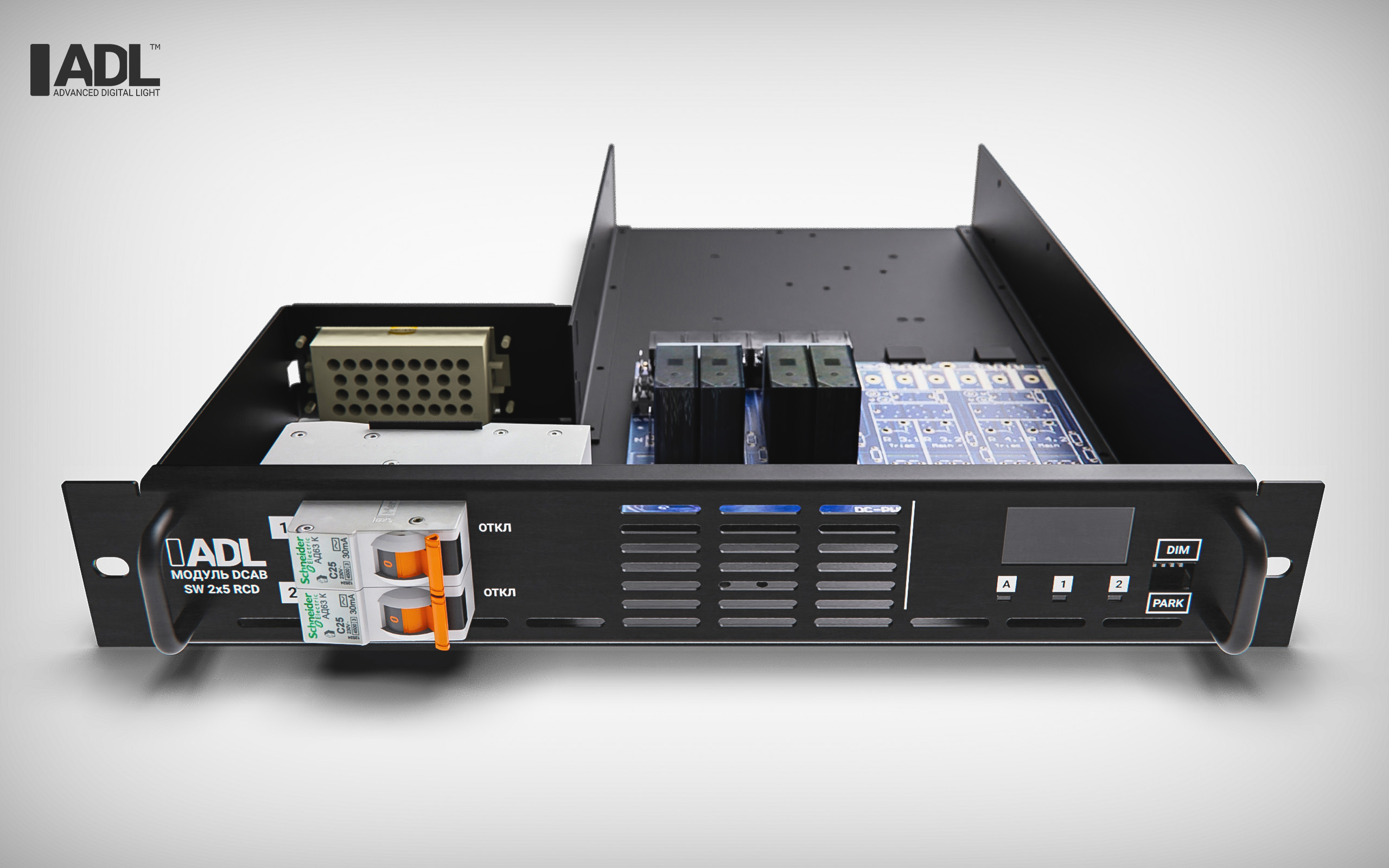

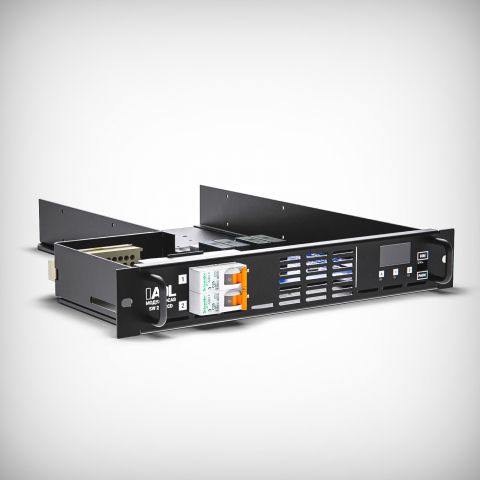

Модуль прямых включений 2х5 кВт с УЗО для шкафа АDL DimmerCabinet
Модуль прямых включений 2х5 кВт является неотъемлемой частью системы управления электропитанием и освещением АDL DimmerCabinet и предназначен для использования исключительно совместно с ней.
Модуль прямых включений предназначен для коммутации и защиты цепей потребителей в сетях переменного тока ~220В. Модуль прямых включений позволяет управлять активной или индуктивной нагрузкой по двум каналам. Допустимая нагрузка - от 0 Вт до 5 кВт на канал. Модуль прямых включений с помощью контактов промышленных силовых реле полностью отключает нагрузку от питающей сети при значении сигнала управления менее 49%, а также напрямую подключает нагрузку к питающей сети при значении сигнала управления более 51%.
Модуль устанавливается в предназначенные для него слоты инсталляционного шкафа АDL DimmerCabinet. Все линии (силовые подходящие, отходящие и линии связи) сведены на единый разъем, что упрощает монтаж модулей и исключает случайное поражение персонала электрическим током.
Электрическая схема модуля выполнена по однофазной трехпроводной схеме. Цепи потребителей защищены дифференциальными автоматическими выключателями с номинальным током 25А и чувствительностью от тока утечки 30мА.
Коммутационным элементом для включения и отключения каждого канала является промышленное реле физически отключающее и включающее нагрузку. Процессор модуля осуществляет управление реле, а также измерение и контроль тока и напряжения на каждом канале. Модуль прямых включений осуществляет переключение в нулевой момент тока в нагрузке.
На лицевой панели модуля расположен блок микропереключателей местного управления.
Управление настройками и режимами работы диммерного модуля осуществляется с помощью модуля управления ADL DCAB CPU или ADL Dimmer Monitor.
ADL DCAB SW 2x5 оснащён монохромным OLED индикатором на котором отображается: номер полки, наличие сигнала управления, выходной уровень каждого канала. На модуле установлены три светодиода для индикации: один - состояние линии связи с центральным процессором и два светодиода - состояния каналов (подключенная нагрузка, % мощности, отключение автоматического выключателя, обрыв, пробой, перегрев).
Модуль выполнен в стальном корпусе со степенью защиты по лицевой панели IР20
