Вес: 6,3 кг

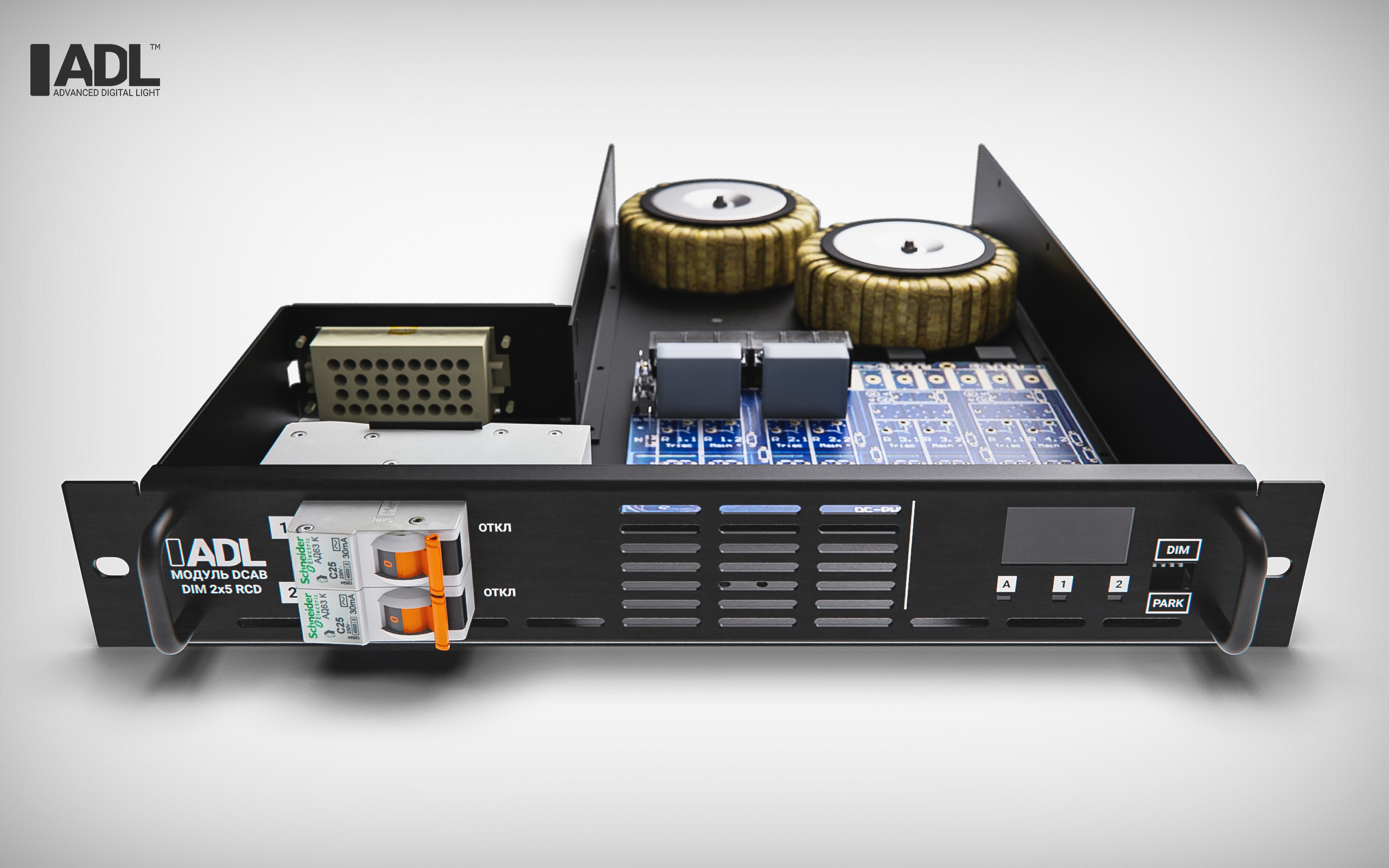

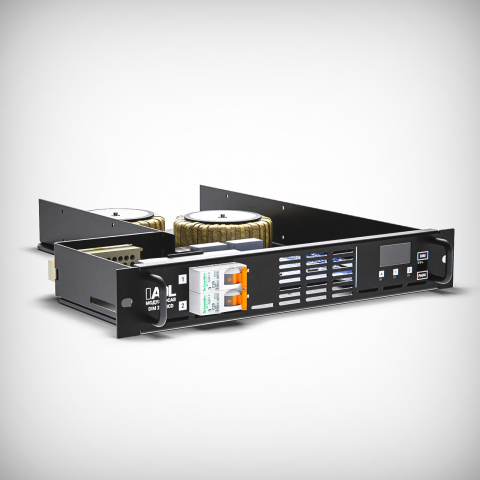

Модуль диммерный 2х5 кВт с УЗО для шкафа АDL DimmerCabinet
Модуль диммерный 2х5 кВт с УЗО является неотъемлемой частью системы управления электропитанием и освещением АDL DimmerCabinet и предназначен для использования исключительно совместно с ней.
Диммерный модуль предназначен для регулирования мощности от 0 до 100% и защиты цепей потребителей в сетях переменного тока ~220В. Диммерный модуль позволяет управлять активной или индуктивной нагрузкой по двум каналам. Допустимая нагрузка - от 40 Вт до 5 кВт на канал.
Модуль устанавливается в предназначенные для него слоты инсталляционного шкафа АDL DimmerCabinet. Все линии (силовые подходящие, отходящие и линии связи) сведены на единый разъем, что упрощает монтаж модулей и исключает случайное поражение персонала электрическим током.
Электрическая схема модуля выполнена по однофазной трехпроводной схеме. Цепи потребителей защищены дифференциальными автоматическими выключателями с номинальным током 25А и чувствительностью от тока утечки 30мА.
Коммутационным элементом для регулировки мощности каждого канала является симистор. Процессор модуля осуществляет управление симисторами, а также измерение и контроль тока и напряжения на каждом канале.
На лицевой панели модуля расположен блок микропереключателей местного управления.
Каждый канал диммерного модуля имеет возможность тестирования, установки лимита и преднакала.
Кривые: линейная, s-образная, люминесцентная, non-dim, park.
Управление настройками и режимами работы диммерного модуля осуществляется с помощью модуля управления ADL DCAB CPU или ADL Dimmer Monitor.
ADL DCAB DIM 2x5 RCD оснащён монохромным OLED индикатором на котором отображается: номер полки, наличие сигнала управления, выходной уровень каждого канала. На модуле установлены три светодиода для индикации: один - состояние линии связи с центральным процессором и два светодиода - состояния каналов (подключенная нагрузка, % мощности, отключение автоматического выключателя, обрыв, пробой, перегрев).
Модуль выполнен в стальном корпусе со степенью защиты по лицевой панели IР20
