Вес: 6,5 кг

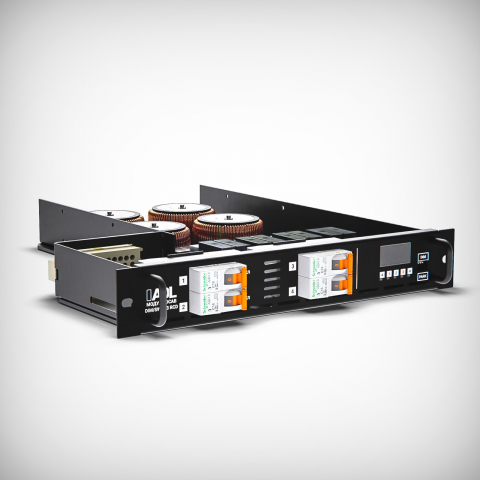

Модуль диммерно-свитчерный 4х3 кВт с УЗО для шкафа АDL DimmerCabinet
Модуль диммерно-свитчерный 4х3 кВт с УЗО является неотъемлемой частью системы управления электропитанием и освещением АDL DimmerCabinet и предназначен для использования исключительно совместно с ней.
Диммерно-свитчерный модуль предназначен для регулирования напряжения от 0 до 100%, распределения электрической энергии и защиты цепей потребителей в сетях переменного тока ~220В. Диммерно-свитчерный модуль позволяет управлять активной или индуктивной нагрузкой по 4 каналам. В зависимости от настроек модуля на всех каналах возможны два режима работы: плавно управлять мощностью канала в режиме диммера; полностью отключать нагрузку от питающей сети при значении сигнала управления менее 49%, а также напрямую подключать нагрузку к питающей сети при значении сигнала управления более 51%, работая как свитчер. Допустимая нагрузка - от 40 Вт до 3 кВт на канал в режиме диммера, от 0 до 3 кВт в режиме свитчера.
Модуль выполнен в стальном корпусе со степень защиты по лицевой панели IР20
Модуль устанавливается в предназначенные для него слоты инсталляционного шкафа АDL DimmerCabinet. Все линии (силовые подходящие, отходящие и линии связи) сведены на единый разъем, что упрощает монтаж модулей, и исключает случайное поражение персонала электрическим током.
Электрическая схема модуля выполнена по однофазной трехпроводной схеме. Цепи потребителей защищены линейными автоматическими выключателями дифференциального тока номиналом С16А (30мА).
При длительной перегрузке по току (115% номинального тока и более) срабатывают тепловые расцепители автоматических выключателей, при коротком замыкании - электромагнитные расцепители мгновенного действия (кривая С), а при дифференциальном токе свыше 30мА – электронная защита.
Для управления питанием потребителей каждый линейный выход оборудован симистором с коммутацией силовыми реле 50А по обходному каналу. В модуле установлен контроллер осуществляющий управление симисторами и силовыми реле, а также контролирующий токи и напряжения на каждом канале.
Каждый канал Диммерно-свитчерного модуля имеет возможность тестирования, установки лимита и преднакала.
Кривые: линейная, s-образная, нон дим, парк, люминесцентная.
Управление работой Диммерно-свитчерного модуля осуществляется с помощью модуля управления ADL DCAB CPU. Текущее состояние отображается на жидкокристаллическом индикаторе.
Диммерно-свитчерный модуль оборудован сервисными тумблерами на передней панели позволяющими принудительно включать каналы независимо от состояния сигнала управления.
Диммерно-свитчерный модуль имеет индикацию наличия управляющего сигнала и выходного уровня каждого канала.
