СЕРИЯ ADL DIM 220

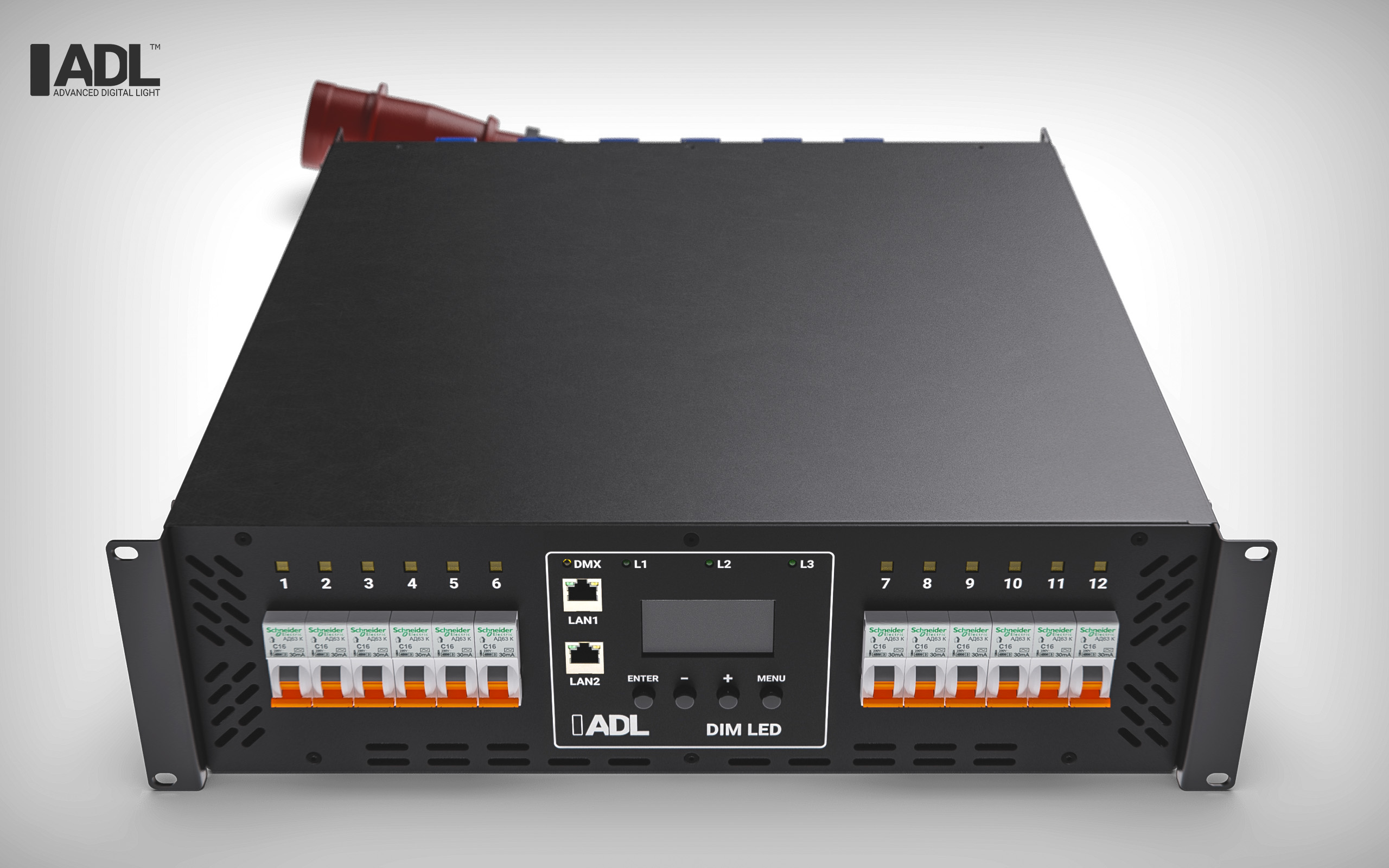

ADL DIM 220-12-1 ESR LED

Вес: 10 кг

Диммерный блок для управления светодиодными лампами 12x1 кВт с УЗО

12 каналов 220В по 6А с УЗО, управление DMX-512, sACN, Art-Net 4, ADLP, для установки в 19" rack (3U), OLED индикатор, автостарт, тихий режим, функции коммутатора и ADL NetGate, ввод вилка CEE32A 5-pol. и выход через розетки Schuko

Диммерный блок предназначен для регулирования мощности от 0 до 100% и защиты цепей потребителей в сетях переменного тока ~220В. Диммерный блок специально адаптирован для управления светодиодными лампами, поддерживающими режим диммирования, и обеспечивает плавное уменьшение / увеличение яркости без бросков и мерцания на всём диапазоне регулирования от 0 до 100%. Диммерный блок позволяет управлять активной или индуктивной нагрузкой по 12 каналам. Допустимая нагрузка - от 0 Вт до 1 кВт на канал.

Питание Диммера осуществляется по пятипроводной схеме от трехфазной сети 380В, 50Гц. Для подключения диммера используется резиновый кабель H07RN-F 5G6, выведенный через сальник на задней панели и оборудованный вилкой CEE32A 5-pol., IP44. Нагрузки подключаются по трехпроводной схеме к розеткам Schuko на задней панели диммера. Цепи потребителей защищены дифференциальными автоматическими выключателями с номинальным током 6А и чувствительностью от тока утечки 30мА.

Диммер поддерживает следующие протоколы управления: DMX, RDM, Art-Net 4, sACN, ADLP. Разъёмы RJ-45 для подключения сигналов управления расположены на лицевой стороне диммера, XLR-5 на тыльной.

Диммер оборудован двухпортовым коммутатором Ethernet, позволяющим подключить пульт управления либо соединить последовательно несколько диммерных блоков.

Управление настройками диммера возможно с помощью интерфейсных кнопок и OLED индикатора расположенных на лицевой панели.

При управлении по протоколам Art-Net 4 или sACN есть возможность включить режим преобразования одного из сетевых потоков в исходящий поток DMX 512 (режим гейта). Преобразуемый поток может не совпадать с потоком от которого управляется сам диммер и может быть использован для подключения другого оборудования.

В диммере предусмотрен режим «автостарта», в котором каналы включаются на запрограммированную яркость при подаче питания и отсутствии сигнала DMX. Данный режим может быть реализован в двух вариантах: однократно при подаче питания или каждый раз при выключении сигнала управления.

Каждый канал диммера имеет возможность тестирования, установки лимита и преднакала.

Кривые: линейная, s-образная, люминесцентная, филаментная, non-dim, park.

Диммер имеет индикацию наличия управляющего сигнала, питающего напряжения (отдельно для каждой фазы) и выходного уровня каждого канала.

Диммер оснащён платой измерения токов для каждого канала. Просмотреть текущие значения тока для каждого канала можно на дисплее диммера.

На диммере предусмотрены функции "тихого режима" - запрет на работу реле и звукового сигнала предупреждения о перекосе фаз. При необходимости можно выключить экран диммера, обратно он включится при нажатии на любую из кнопок.

Устройство выполнено в корпусе высотой 3U и подходит для установки в телекоммуникационный шкаф/стойку.

Вентиляция внутри корпуса осуществляется принудительно малошумящими вентиляторами с регулируемой скоростью вращения.

Описание и варианты исполнения серии ADL DIM 220 читайте в обзоре диммерных блоков ADL

  • Род тока:
    AC
  • Напряжение питания, В:
    380
  • Частота напряжения питания, Гц:
    50
  • Управление, поддерживаемые протоколы:
    Ethernet 10/100Base-TX, Art-Net 4, ANSI E1.31 sACN, ANSI E1.11 USITT DMX512-A, ANSI E1.20 - 2010 (RDM over USITT DMX512/1990), ADLP
  • Количество каналов:
    12
  • Мощность на канал, кВт:
    1
  • Ток канала, А:
    6
  • Разъемы:
    ввод - вилка CEE 32A 5pin, выход - 12 х Schuko, 1х NC5MD (DMX in),1х NC5FD (DMX out/thru), 2x8p8c (RJ-45) (Art-Net 4,sACN)
  • Тип корпуса, способ установки:
    3U, в стойку 19''
  • Рабочее положение:
    горизонтальное
  • Степень защиты оболочки:
    IP 20
  • Охлаждение:
    принудительное
  • Температура окр. среды, град:
    +10..25
  • Материал:
    сталь
  • Цвет:
    RAL 9005
  • Вес, кг:
    10
  • Габаритные размеры (Ш*В*Г), мм:
    485 x 132 x 475
  • Специальные функции:
    OLED дисплей, автоматические выключатели дифференциального тока номиналом 6А и максимальным током утечки 30мА, 3-х фазный блок питания, предустановленные кривые, тест, поддержка светодиодных ламп, тихий режим, малошумящие вентиляторы, автостарт, коммутатор и ADL Netgate
  • Комплектность:
    ADL DIM 220-12-1 ESR LED, упаковка, паспорт
