Светодиодные диммерные блоки ADL DIM LED предназначены для управления яркостью различных низковольтных светодиодных светильников. Плавная регулировка яркости светильников осуществляется методом широтно-импульсной модуляция (ШИМ) за счет регулировки коэффициента заполнения импульсов с постоянным напряжением и частотой.

Светодиодные диммерные блоки ADL DIM LED рекомендованы для профессионального применения в театрах и на теле- и киностудиях. Они имеют повышенную частоту ШИМа, что исключает эффект мерцания освещения при съемках на профессиональные ТВ- и кинокамеры любых стандартов (PAL/SECAM/NTSC), включая режимы 24, 25, 29.97, 30, 50, 60, 100 и 120 кадров в секунду. Диммер использует 22-битное регулирование (4 миллиона шагов яркости), что позволяет управлять светодиодами с особой плавностью от абсолютного 0% яркости.

Светодиодные диммерные блоки могут использоваться исключительно совместно с низковольтными светодиодными светильниками в которых напряжение и ток светодиодов согласованы с диммером. Управление яркостью светильников, имеющих встроенный драйвер или блок питания невозможно.

Управление диммерным блоком осуществляется от светового пульта по протоколу DMX-512 с поддержкой RDM. Кривая оптимизирована для плавной регулировки светодиодных светильников во всем диапазоне от 0 до 100% яркости. Сигнал управления подключается через разъем Neutrik XLR5. Диммер оборудован транзитным выходом DMX.

Стартовый адрес устанавливается с помощью микропереключателей в диапазоне 001-512.

По протоколу RDM возможна удаленная смена стартового DMX-адреса и мониторинг состояния диммерного блока.

В памяти диммерного блока запрограммированно 5 тестовых программ, включаемых при положении адресного переключателя 999-995.

В диммерном блоке предусмотрен режим «автостарта», в котором каналы включаются на запрограммированную яркость при подаче питания и отсутствии сигнала DMX. Уровень яркости устанавливается на момент заказа по требованию заказчика в диапазоне 0-100%. Таким образом диммерный блок может быть задействован без пульта управления DMX, например для реализации рабочего или дежурного освещения.

Диммер позволяет подключать светодиодные светильники к 24 каналам. Драйвер каждого канала имеет встроенную защиту по току нагрузки и (опционально) плавким предохранителем. Нагрузки подключаются к разъемам типа Neutrik SpeakOn. Количество выходных разъёмов 12 - по два канала на разъём.

Диммер имеет индикацию наличия управляющего сигнала DMX и питающего напряжения.

Вентиляция внутри корпуса осуществляется принудительно. Диммерный блок оборудован датчиком температуры, в случае перегрева блок отключится до снижения температуры.

Питание диммера осуществляется от сети 220В, 50Гц. Для подключения диммера используется кабель, выведенный через сальник на задней панели.

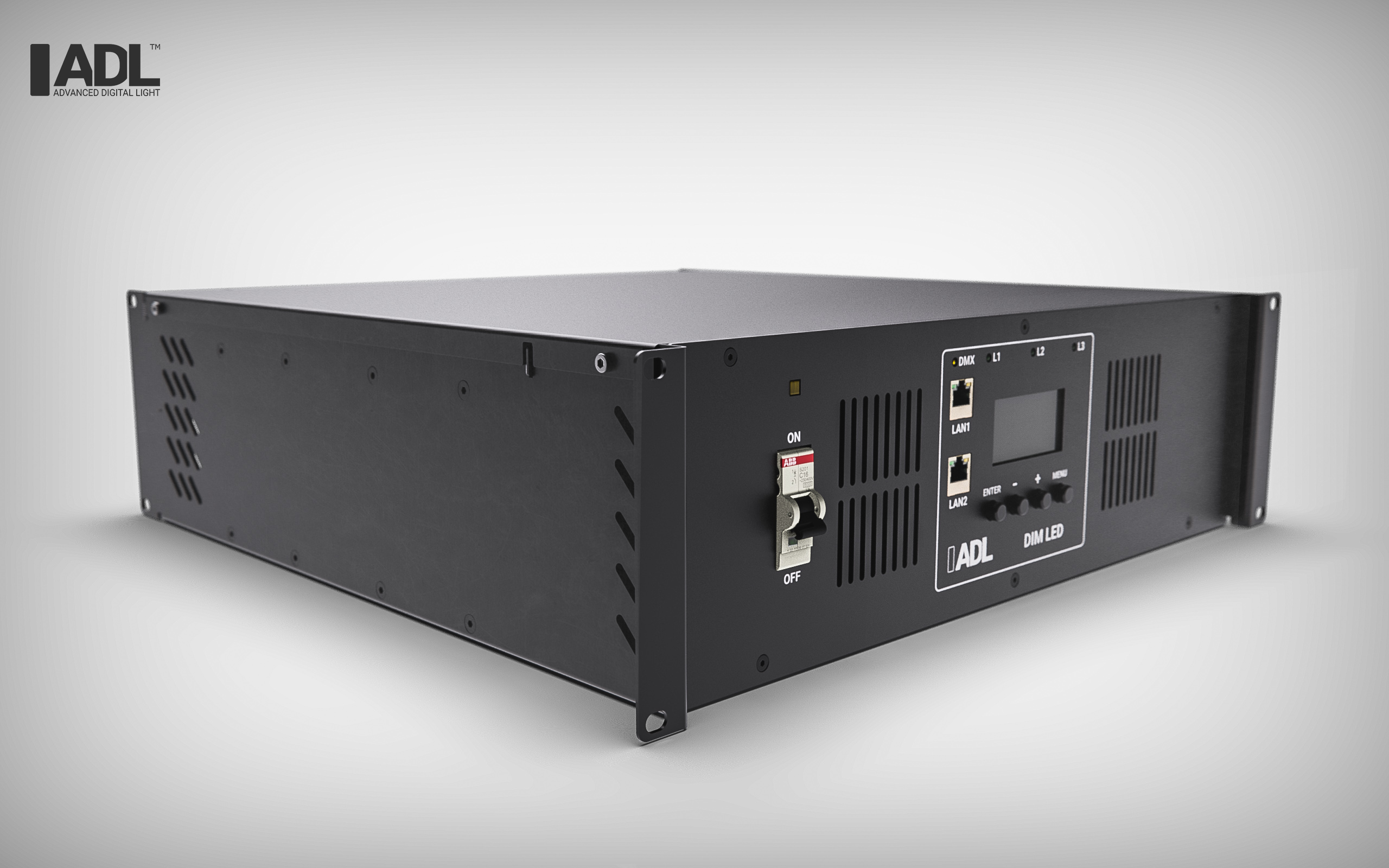

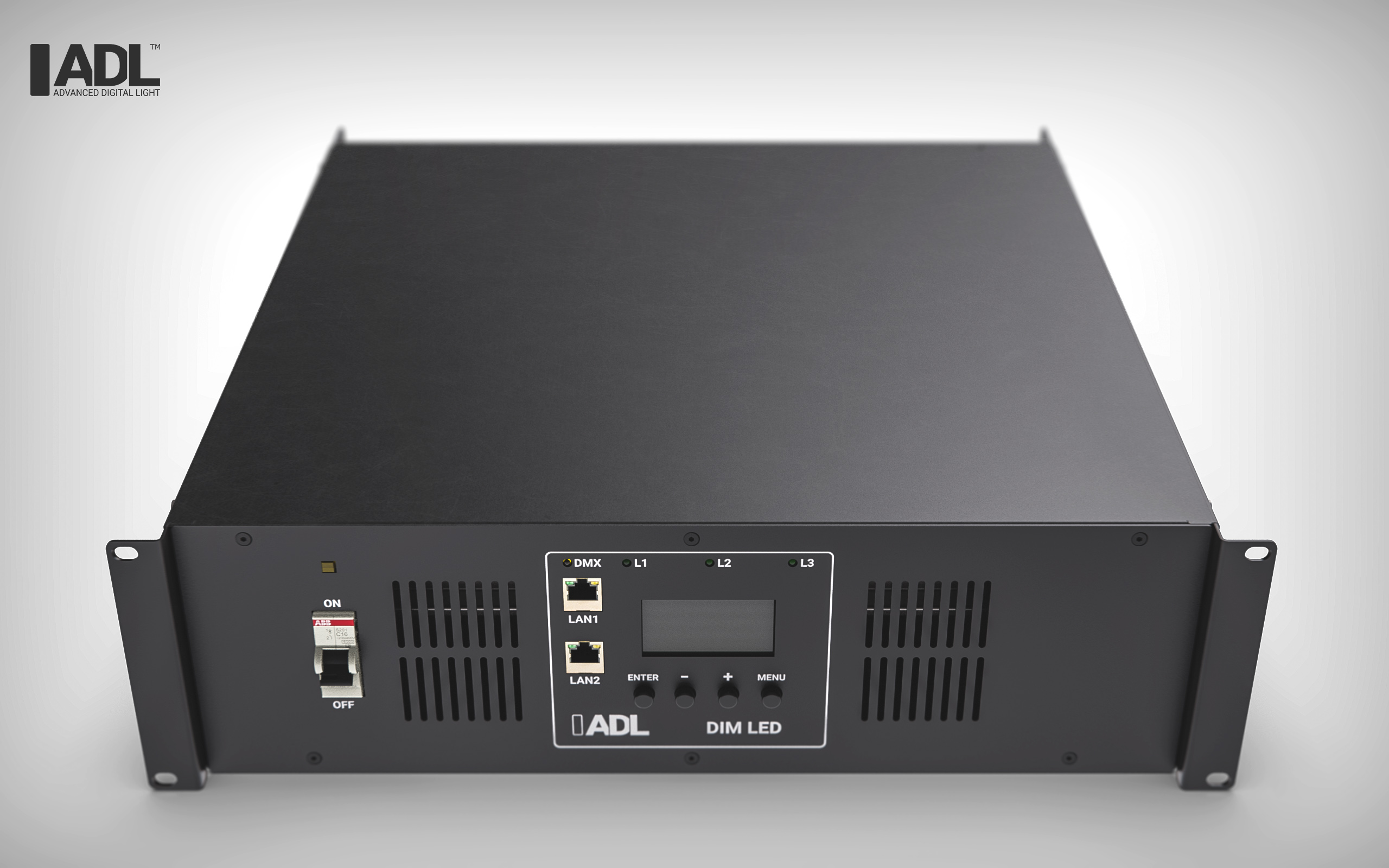

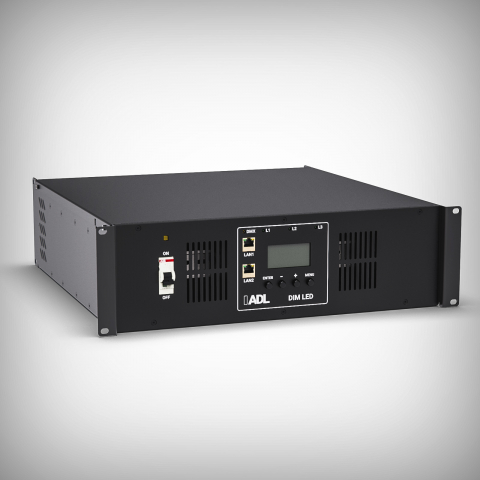

Устройство выполнено в корпусе высотой 3U и подходит для установки в стандартный 19" шкаф/стойку.

Степень защиты от воздействия окружающей среды IP20.
