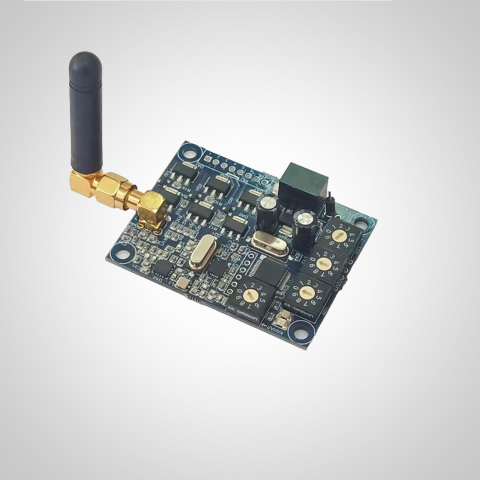

ADL DIM LED R 6-1A OEM

Светодиодный радио контроллер на 6 каналов до 1А

6 каналов до 1А, 9-48 VDC, управление по радиоканалу, рабочая частота 868 МГц, OEM

ADL DIM LED R 6-1A OEM  (далее радиодиммер) предназначен для управления яркостью различных низковольтных светодиодных светильников. Плавная регулировка яркости светильников осуществляется методом широтно-импульсной модуляция (ШИМ) за счет регулировки коэффициента заполнения импульсов с постоянным напряжением и частотой. Устройство снабжено штыревой антенной. Рабочая частота 868 МГц. Ориентация антенны - вертикальная, диаграмма направленности в горизонтальной плоскости - тороид.

Радиодиммер рекомендован для профессионального применения в театрах и на теле- и киностудиях. Он имеет повышенную частоту ШИМа, что исключает эффект мерцания освещения при съемках на профессиональные ТВ- и кинокамеры любых стандартов (PAL/SECAM/NTSC), включая режимы 24, 25, 29.97, 30, 50, 60, 100 и 120 кадров в секунду. Радиодиммер использует 15-битное регулирование, что позволяет управлять светодиодами с особой плавностью от абсолютного 0% яркости.

Для выбора активного радиоканала на радиодиммере смонтирован микропеключатель. Для корректной работы у приёмопередатчика и радиодиммера должен быть выбран одинаковый радиоканал. Количество передающих устройств работающих одновременно - до 10 ( по одному на каждый радиоканал ), количество устройств принимающих сигнал - неограничено.

Принцип работы: сигнал управления подается с пульта на приемопередатчик (в режиме приемника), передатчик начинает широковещательную рассылку сигнала на заданном радиоканале(1-10), радиодиммеры принимают и обрабатывают полученный сигнал управления. Кривая оптимизирована для плавной регулировки светодиодных светильников во всем диапазоне от 0 до 100% яркости.

Радиодиммер позволяет подключать светодиодные светильники к 6 каналам. Драйвер каждого канала имеет встроенную защиту по току нагрузки.

Стартовый адрес устанавливается с помощью микропереключателей в диапазоне 001-512.

Устройство имеет индикацию наличия питания и управляющего сигнала.

Питание устройства осуществляется от внешнего блока питания 12-24VDC.





  • Род тока:
    DC
  • Напряжение питания, В:
    12-24
  • Управление, поддерживаемые протоколы:
    ANSI E1.11 USITT DMX512-A, ANSI E1.20 - 2010 (RDM over USITT DMX512/1990)
  • Количество каналов:
    6
  • Ток канала, А:
    1
  • Выходное напряжение, В:
    12-24 (равно входному)
  • Рабочее положение:
    произвольное
  • Охлаждение:
    пассивное
  • Температура окр. среды, град:
    +10..25
  • Комплектность:
    ADL Radio Dimmer, упаковка, паспорт
