ДИММЕР КАБИНЕТЫ ADL DCAB

ADL DCAB 24

Вес: 250 кг

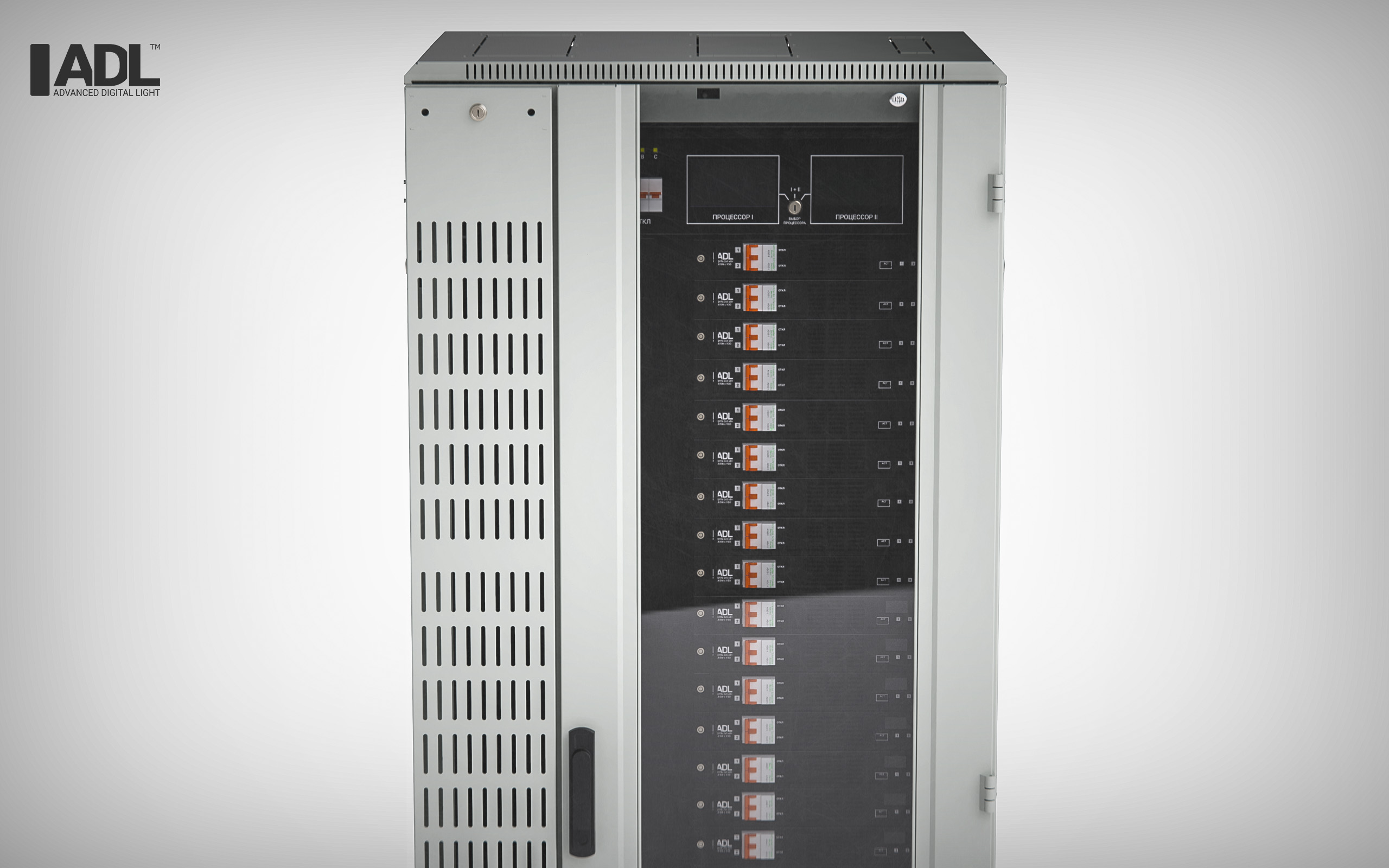

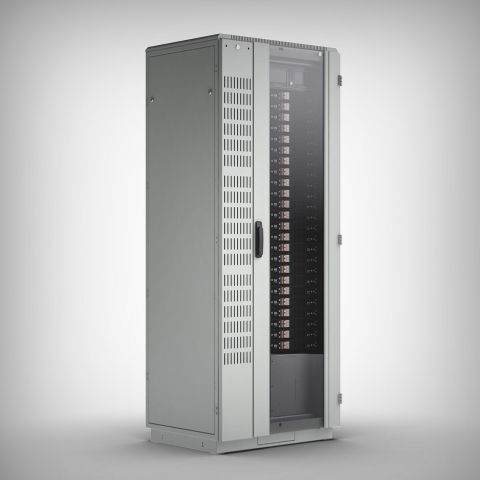

Инсталляционный напольный шкаф на 24 модуля АDL DimmerCabinet

24 модуля 220VAC, управление: ADLP, Art-Net 4, sACN, DMX; питание 380VAC, стационарный напольный шкаф, ввод/вывод через клеммы, IP 20

Инсталляционный напольный шкаф является основой для построения модульной системы управления электропитанием и освещением АDL DimmerCabinet, разработанной специально для профессионального применения в театрах, концертных залах и ТВ студиях.

Шкаф оборудован слотами для установки 24 силовых модулей и одного модуля управления.

Установка модулей, обслуживание и подключение отходящих, питающих и управляющих линий осуществляется с лицевой стороны шкафа. Замена силовых модулей возможна без отключения кабелей и обесточивания шкафа.

Шкаф оборудован системой охлаждения включающейся и отключающейся в зависимости от текущей температуры внутри шкафа.

Шкаф собран в металлическом корпусе со стеклянной дверью, степень защиты IP20.

Питание шкафа АDL DimmerCabinet, осуществляется по пятипроводной схеме от трехфазной сети 380В, 50Гц. Для подключения вводного кабеля используются медные шины. Нагрузки подключаются по трех проводной схеме к наборным клеммным зажимам. Ввод кабельных линий осуществляется снизу шкафа.

Фазность питания полок соответствует правилу, сверху вниз: 1 полка – фаза А, 2 полка – фаза B, 3 полка – фаза С и т.д.

Управления шкафом АDL DimmerCabinet осуществляется модулем управления ADL DCAB CPU по протоколам USITT DMX512/1990, Artistic License Art-Net v1.4, Streaming ACN v2 (Draft), и ACN v3 Release. Возможна работа сразу по нескольким потоками с автоматическим переключением на поток с более низким приоритетом в случае пропадания основного потока и возврат к основному при его восстановлении. Подключение шкафа осуществляется с помощью 2 линий DMX512(управление и транзит) через разъемы XLR5pin, 2 линий Ethernet 100BaseTX (802.3u) через разъемы etherCON RJ45 male.

Шкаф ADL Dimmer Cabinet может работать совместно с системой управления нерегулируемыми линиями ADL DirectControl при этом все его каналы, как диммерные, так и нерегулируемые, при необходимости становятся доступными для управления с пультов ADL DC, поддерживая систему приоритетов, как и в стандартном ШНЦ.

Внимание: вес указан без учета установленного дополнительного оборудования.

Инсталляционный напольный шкаф является неотъемлемой частью системы управления электропитанием и освещением АDL DimmerCabinet и предназначен для использования исключительно совместимых компонентов:

ADL DCAB CPU

Модуль управления для шкафа АDL DimmerCabinet

ADL DCAB DIM 4x3

Модуль диммерный 4х3 кВт для шкафа АDL DimmerCabinet

ADL DCAB DIM 2x5

Модуль диммерный 2х5 кВт для шкафа АDL DimmerCabinet

ADL DCAB DIM 1x10

Модуль диммерный 1х10 кВт для шкафа АDL DimmerCabinet

ADL DCAB SW 4x3

Модуль прямых включений 4х3 кВт для шкафа АDL DimmerCabinet

ADL DCAB SW 2x5

Модуль прямых включений 2х5 кВт для шкафа АDL DimmerCabinet

ADL DCAB DIM 4x3 RCD

Модуль диммерный 4х3 кВт с УЗО для шкафа АDL DimmerCabinet

ADL DCAB DIM/SW 4x3 RCD

Модуль диммерно-свитчерный 4х3 кВт с УЗО для шкафа АDL DimmerCabinet

ADL DCAB DIM 2x5 RCD

Модуль диммерный 2х5 кВт с УЗО для шкафа АDL DimmerCabinet

ADL DCAB DIM/SW 2x5 RCD

Модуль диммерно-свитчерный 2х5 кВт с УЗО для шкафа АDL DimmerCabinet

ADL DCAB SW 4x3 RCD

Модуль прямых включений 4х3 кВт с УЗО для шкафа АDL DimmerCabinet

ADL DCAB SW 2x5 RCD

Модуль прямых включений 2х5 кВт с УЗО для шкафа АDL DimmerCabinet

ADL DCAB DUMMY

Панель заглушка для неиспользуемого слота шкафа АDL DimmerCabinet

ADL DIMMER MONITOR

Программный комплекс настройки и мониторинга диммеров ADL



  • Род тока:
    AC
  • Напряжение питания, В:
    380
  • Частота напряжения питания, Гц:
    50
  • Количество каналов:
    48-96
  • Мощность на канал, кВт:
    3-5
  • Ток канала, А:
    16-25
  • Разъемы:
    2x8p8c (RJ-45), 1x NC5MD (DMX in), 1x NC5MD (DMX out)
  • Тип корпуса, способ установки:
    корпус для стационарной напольной установки
  • Степень защиты оболочки:
    IP20
  • Охлаждение:
    активное
  • Температура окр. среды, град:
    +10..+25
  • Материал:
    сталь
  • Вес, кг:
    125
  • Габаритные размеры (Ш*В*Г), мм:
    800 х 2030 х 600
  • Специальные функции:
    установка модулей системы АDL DimmerCabinet, выход до 48 каналов по 16А (3квт) или 24 каналов по 25А (5квт), фронтальный монтаж и коммутация, подключение снизу
  • Комплектность:
    Инсталляционный напольный шкаф на 24 модуля АDL DimmerCabinet, стеклянная дверь, упаковка, паспорт
