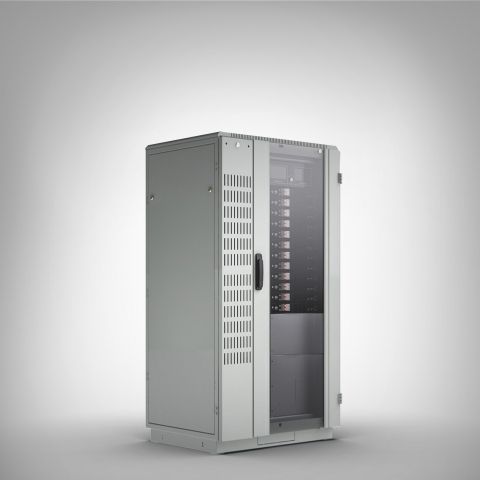

Инсталляционный напольный шкаф является основой для построения модульной системы управления электропитанием и освещением АDL DimmerCabinet, разработанной специально для профессионального применения в театрах, концертных залах и ТВ студиях.

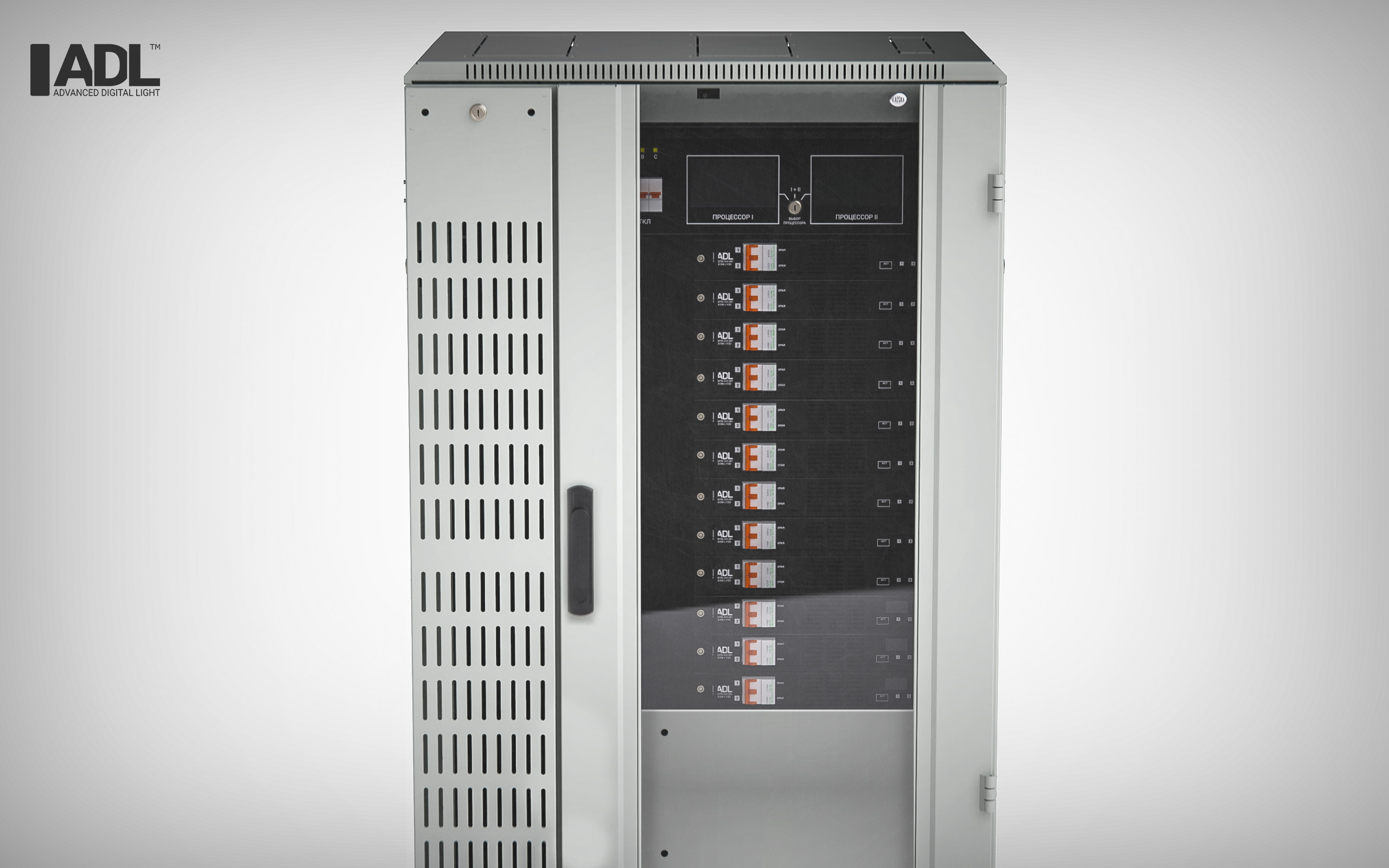

Шкаф оборудован слотами для установки 12 силовых модулей и одного модуля управления.

Установка модулей, обслуживание и подключение отходящих, питающих и управляющих линий осуществляется с лицевой стороны шкафа. Замена силовых модулей возможна без отключения кабелей и обесточивания шкафа.

Шкаф оборудован системой охлаждения включающейся и отключающейся в зависимости от текущей температуры внутри шкафа.

Шкаф собран в металлическом корпусе со стеклянной дверью, степень защиты IP20.

Питание шкафа АDL DimmerCabinet, осуществляется по пятипроводной схеме от трехфазной сети 380В, 50Гц. Для подключения вводного кабеля используются медные шины. Нагрузки подключаются по трех проводной схеме к наборным клеммным зажимам. Ввод кабельных линий осуществляется снизу шкафа.

Фазность питания полок соответствует правилу, сверху вниз: 1 полка – фаза А, 2 полка – фаза B, 3 полка – фаза С и т.д.

Управления шкафом АDL DimmerCabinet осуществляется модулем управления ADL DCAB CPU по протоколам USITT DMX512/1990, Artistic License Art-Net v1.4, Streaming ACN v2 (Draft), и ACN v3 Release. Возможна работа сразу по нескольким потоками с автоматическим переключением на поток с более низким приоритетом в случае пропадания основного потока и возврат к основному при его восстановлении. Подключение шкафа осуществляется с помощью 2 линий DMX512(управление и транзит) через разъемы XLR5pin, 2 линий Ethernet 100BaseTX (802.3u) через разъемы etherCON RJ45 male.

Шкаф ADL Dimmer Cabinet может работать совместно с системой управления нерегулируемыми линиями ADL DirectControl при этом все его каналы, как диммерные, так и нерегулируемые, при необходимости становятся доступными для управления с пультов ADL DC, поддерживая систему приоритетов, как и в стандартном ШНЦ.

Внимание: вес указан без учета установленного дополнительного оборудования.

Инсталляционный напольный шкаф является неотъемлемой частью системы управления электропитанием и освещением АDL DimmerCabinet и предназначен для использования исключительно совместимых компонентов:
